飼料加工車間由于原料粉碎、混合、輸送、包裝等環節產生大量可燃性粉塵，環境存在爆炸與職業健康的雙重風險。因此，建設一套系統化的粉塵濃度檢測與聯動預警方案，是保障人員安全、設備穩定運行和滿足監管要求的關鍵。
一、風險背景與需求分析
粉塵特點
主要來自玉米、豆粕、麩皮、魚粉等有機原料。
粒徑多為 10–100 μm，易懸浮、堆積且可燃。
爆炸下限濃度(LEL)一般在 30–60 g/m3 左右。
危險環節
粉碎機、提升機、輸送機、篩分與包裝環節產塵集中。
筒倉、料倉、下料口等處通風不暢，易積塵。
除塵設備管道內若泄漏或清灰不及時，也可能產生爆炸隱患。
監測需求
實時在線監測粉塵濃度，提前預警。
分區布點，覆蓋高風險工藝環節。
數據接入 DCS/PLC/安防平臺，實現聯動控制(風機、除塵、切斷電源)。
滿足 防爆、防塵、防震，適應高溫高濕環境。
二、檢測技術與儀表選型
光散射式粉塵濃度檢測儀
原理：激光照射懸浮顆粒，通過散射強度反推濃度。
特點：靈敏度高，可檢測 mg/m3 級別;適合趨勢監測和超標報警。
應用：輸送帶、包裝線、車間巡檢點。
激光后散射粉塵監測儀(插入式/在線式)
原理：傳感器插入風道或設備內，檢測粉塵顆粒反射光。
特點：耐高溫、防堵塞，適合風管和除塵器前后監測。
應用：除塵器入口/出口，工藝管道，筒倉排風口。
等速采樣+光學分析系統
原理：抽取樣氣，恒速采樣進入光學腔體檢測。
特點：準確度高，便于做環境與排放數據。
應用：廠界監測、環保排放在線監測。
三、布點方案(示例)
原料粉碎機附近：每臺配 1 套粉塵濃度探頭，監控爆炸源頭。
斗式提升機頂部與底部：各布置 1 套，監控輸送揚塵。
混合/包裝工段：車間空間布置 壁掛式監測儀，檢測操作環境濃度。
除塵系統前后：入口監測粉塵負荷，出口驗證除塵效率。
料倉與筒倉頂：插入式探頭，預防粉塵濃度聚集。
廠界/排風口：抽取式在線監測，滿足環保合規。
四、報警與聯動邏輯
報警閾值設定
一級預警：10 mg/m3(提示加強通風除塵)。
二級報警：20 mg/m3(啟動風機/除塵系統)。
三級報警：50 mg/m3(接近爆炸下限，立即切斷非必要電源、停機、疏散人員)。
閾值根據廠區實測值和法規要求可調整。
聯動措施
自動啟動/加速除塵與通風系統。
啟動聲光報警器、廣播通知。
與消防系統、聯鎖控制系統對接，必要時切斷輸送設備與電源。
數據上傳至中控室與安全管理平臺，實現遠程監控。
五、系統架構

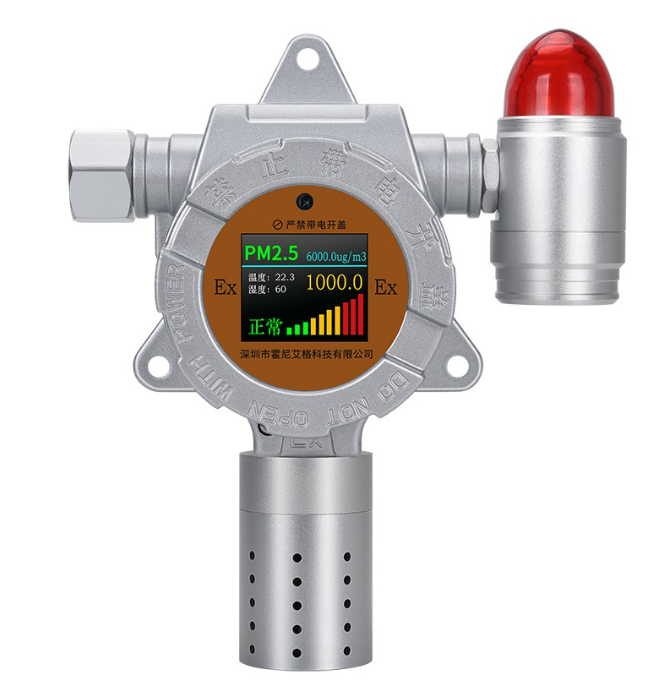

現場端：粉塵濃度檢測儀(點型/插入式/抽取式)+ 聲光報警器。
控制端：區域粉塵監控主機/控制器，支持 Modbus/4–20mA/RS485 輸出。
管理端：接入廠區 DCS/PLC/監控平臺，可實現歷史趨勢、數據報表、報警追溯。
運維：定期校準(建議 6–12 個月一次)，定期更換采樣過濾件與清理光學窗口。
六、實施與驗收要點
設計階段：依據工藝流程和風險評估確定布點數量和位置。
安裝階段：確保探頭位置避免死角、灰塵堆積點，走線防爆、防護到位。
調試階段：用標準粉塵校準，測試報警與聯動邏輯。
驗收階段：檢查數據接入平臺的準確性與聯動動作有效性。
七、綜合收益
安全保障：預防粉塵爆炸，降低事故風險。
職業健康：控制車間環境，保護工人呼吸安全。
合規達標：滿足安監與環保監管要求，減少處罰風險。
生產穩定：防止因事故停產，保證連續生產。
飼料車間粉塵濃度檢測解決方案的核心是 “分區布點 + 實時監測 + 閾值分級報警 + 聯動控制”。通過光學檢測、抽取式監測與智能控制系統結合，可以有效實現對車間粉塵的全面掌握與快速響應，保障人員與設備的安全。
