垃圾發電廠在生產過程中會產生多種有害氣體，這些氣體可能對人身安全和設備運行造成威脅。因此，需要一套可靠的氣體檢測系統，實時監測關鍵區域的氣體濃度，確保安全生產。本方案針對垃圾發電廠的特點，設計了一套全面的氣體檢測解決方案。
監測位置
氣體檢測系統需要覆蓋多個關鍵區域。這些區域包括垃圾坑、滲濾液溝道、卸料大廳、鍋爐間沼氣閥組、活性炭間、油泵房、乙炔匯流排間及危廢暫存庫。每個區域的氣體類型和濃度可能不同，因此需要根據具體情況布置檢測點。
監測氣體
系統需要監測多種氣體，包括甲烷、硫化氫、氧氣、一氧化碳、氨氣及乙烷氣體。這些氣體有些具有毒性，有些可能引發爆炸或火災，還有些可能導致缺氧環境。通過實時監測這些氣體的濃度，可以及時發現潛在危險。
數據傳輸
根據現場情況，每個監測區域需要安裝一定數量的氣體檢測報警儀。所有檢測儀都具備實時數據顯示和聲光報警功能。當氣體濃度超過安全范圍時，檢測儀會立即發出警報，提醒工作人員采取措施。
檢測儀通過4-20mA電流信號或RS485總線制數字信號將數據和報警信息傳輸?shù)骄徒鼌^(qū)域的氣體報警控制器。控制器負責匯總數據，并通過RS485總線制數字信號、GPRS無線傳輸或其他方式將信息傳至中央控制室的集線器控制箱。集線器控制箱將數據進一步傳輸?shù)絇LC或DCS系統，實現集中監控和管理。
通過這一傳輸方式，中央控制室可以實時查看所有監測點的數據，及時掌握現場情況。系統還支持多重安全監測方式，確保生產及人身安全。
方案構成

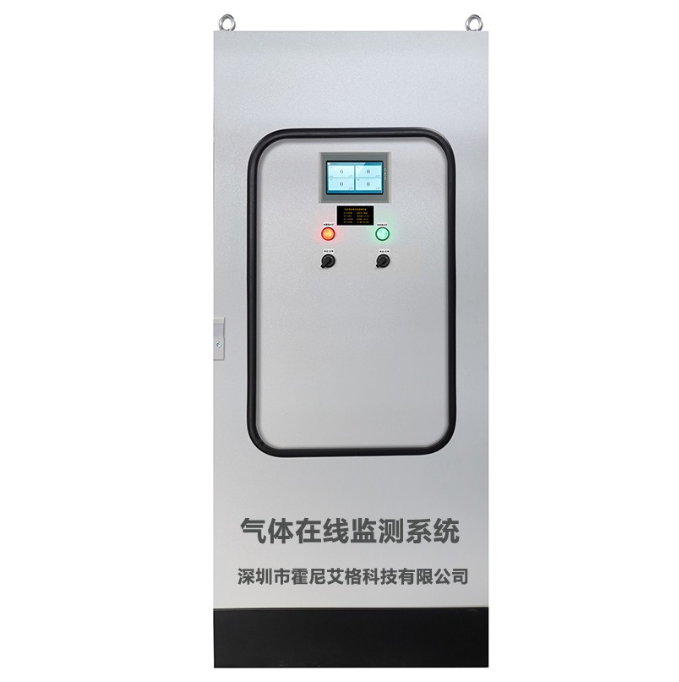

氣體檢測系統由多個部分組成。主要包括氣體檢測報警儀、氣體報警控制器、屏蔽電纜線、光纖、無線模塊、集線器、交換機、PLC、DCS、客戶端氣體在線監測軟件平臺和監控中心監控平臺系統等。
氣體檢測報警儀負責采集氣體濃度數據，并具備本地顯示和報警功能。氣體報警控制器用于接收和處理檢測儀傳輸?shù)臄?shù)據，并通過有線或無線方式將數據上傳。屏蔽電纜線和光纖用于數據傳輸，保證信號的穩定性和抗干擾性。無線模塊提供無線傳輸選項，適用于布線困難的區域。
集線器和交換機用于數據交換和網絡連接，確保數據傳輸?shù)臅惩āLC和DCS系統用于集中控制和處理數據，實現自動化管理。客戶端氣體在線監測軟件平臺和監控中心監控平臺系統提供圖形化界面，方便工作人員實時查看數據、分析趨勢和生成報表。
