煉鐵廠CO監測LORA無線傳輸方案

一、CO氣體檢測儀信號傳輸之概述

     目前基本有兩種數據傳輸方式，有線數據傳輸和無線數據傳輸。如果用有線來傳遞數據，技術簡單、成熟，易于實現；但施工布線工作量大，網線易受人為破壞，線路損壞后，故障點不易查找。如果使用無線系統，施工很簡單，系統好維護，故障好查找，因此無線傳輸將在很多領域都有應用,也是以后發展的主流方向。

二、 lora模塊無線連接

 lora是一種LPWAN通信技術，它基于擴頻技術而廣泛應用于超長距離的無線傳輸場景中。現在，LoRa主要在全世界433、868、915MHz等自由頻帶工作。其最大特征是靈敏度高，傳輸距離長，工作功耗低，網絡節點多。lora應用程序數據可以雙向傳輸。

三、CO氣體檢測儀表系統構成

由于傳輸距離比較遠，布線工程較大，計劃采用無線lora無線傳輸技術方式使用，施工成本低，安裝方便，HNAG1000-CO-F型CO氣體檢測儀只需就近供電即可，數據傳輸通過lora遠距離無線傳輸。在每個區域監控中心裝置HNAG6500-F（lora）型氣體報警控制器接收每個區域的CO氣體檢測儀監測的實時數據，通過氣體報警控制器可查看實時檢測的CO濃度、報警數據、歷史數據、支持通過485或4G無線模塊傳輸到電腦監控平臺。

1、前端有毒氣體檢測儀實時監測主要監測一氧化碳濃度。

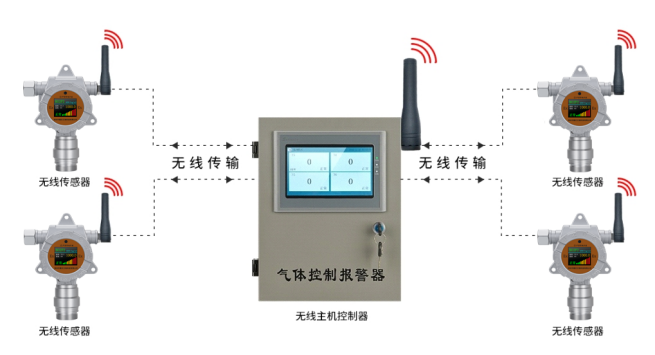

2、CO氣體檢測儀通過RS485 modbus信號輸出，通過嵌入式的lora無線模塊，無線發送到氣體控制器接收模塊上，在無線接收模塊處連接遠距離約3~4公里lora模塊對接中控室進行無線無縫傳輸監控。

3、控制中心：配置一套氣體報警控制器。

四、氣體檢測監控中心：

電腦主機： 一臺（可考慮用戶現有電腦），也可多臺電腦登陸服務器監測數據。

監控軟件：一套，或多臺電腦安裝，

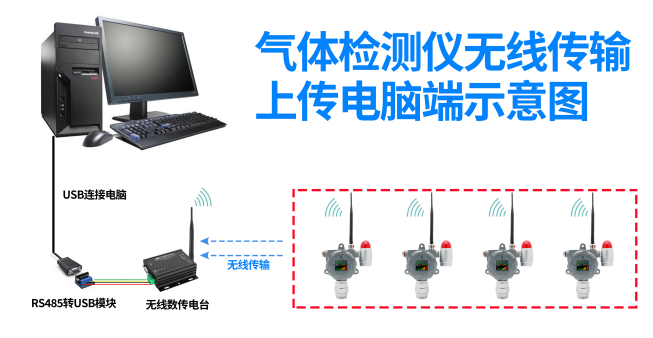

通訊方式：①氣體控制器RS485- MODBUS通訊協議；②氣體控制器4-20mA輸出；③氣體控制器增加RS485轉USB；④氣體控制器lora轉4G無線模塊。

增加監控系統軟件功能說明：

1、可遠程監控現場各個探頭的濃度。

2、可查看歷史數據。

3、圖表，曲線，數字多方位展現現場濃度變化。

4、遠程修改報警設置。

5、可存儲，打印，記錄各個探頭的濃度數據。
