產品說明書
深圳市霍尼艾格科技有限公司
目 錄
1、 概況------------------------------------------------------------------------------- 2
2、 技術特點------------------------------------------------------------------------- 2
3、 技術參數------------------------------------------------------------------------- 3

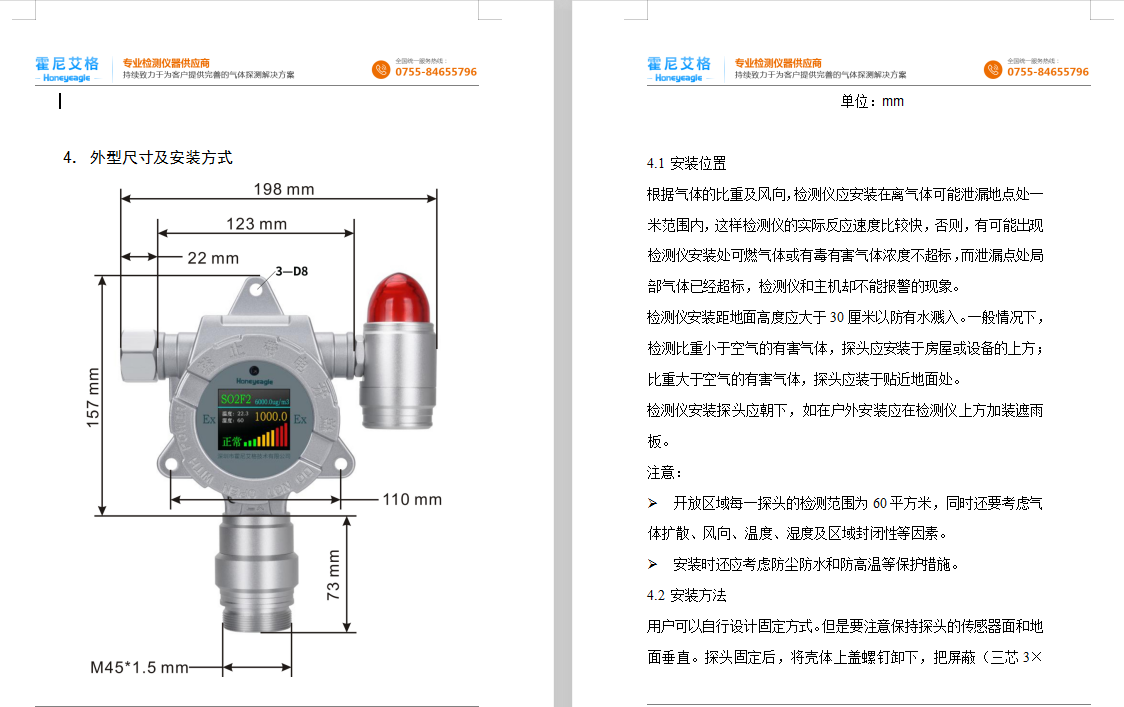

4、 外形尺寸及安裝方式---------------------------------------------------------- 4
4.1 安裝位置-------------------------------------------------------------------- 5
4.2 安裝方法-------------------------------------------------------------------- 5

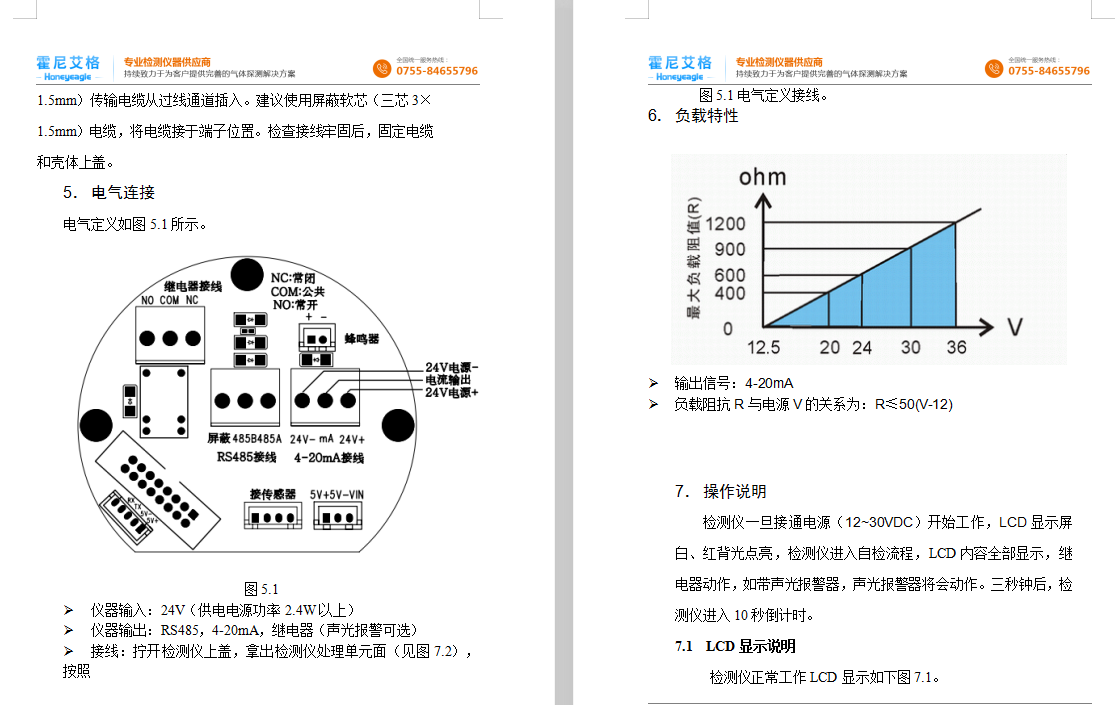

5、 電氣連接------------------------------------------------------------------------- 6
6、 負載特性-------------------------------------------------------------------------- 7
7、 操作說明-------------------------------------------------------------------------- 8

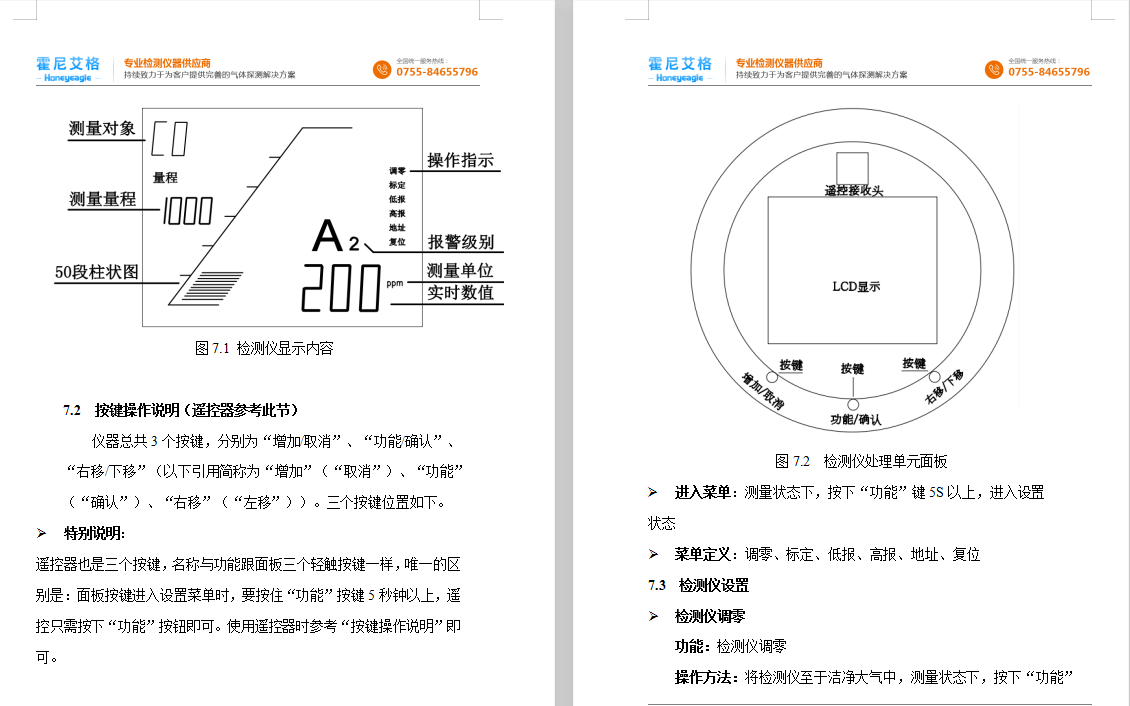

7.1 LCD顯示說明--------------------------------------------------------------- 8
7.2 按鍵操作說明--------------------------------------------------------------- 8
7.3 檢測儀設置------------------------------------------------------------------ 10
8、 設備維護-------------------------------------------------------------------------- 16
9、 注意事項-------------------------------------------------------------------------- 16

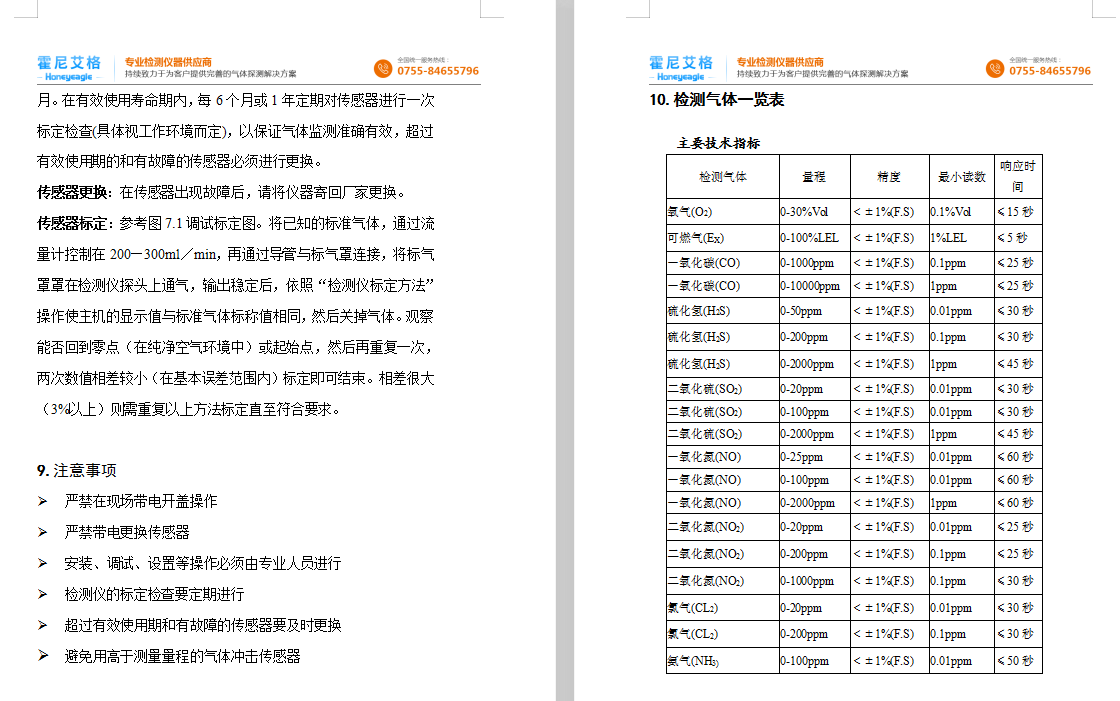

10、檢測氣體一覽表----------------------------------------------------------------17
1． 概述
固定式氣體檢測儀通過對大氣中氧氣、可燃氣體、有毒有害氣體進行連續24小時在線檢測及聲光報警，不僅對特殊場合氣體濃度起到控制作用，對危險現場氣體泄漏更有預警作用，及時保護各種現場的生命以及財產安全。檢測儀采用進口傳感器結合高速、高精度處理電路，具有信號穩定，精度高、重復性好等優點，并且采用防爆設計，適用于各種危險場合。儀器輸出各種標準信號，可以兼容各種報警系統、PLC、DCS等控制系統。儀器廣泛應用于石油、化工、冶金、消防、煤礦、電力、船舶、環保、電信、醫療等行業。
2． 技術特點
? 采用高速、高精度處理電路，實現儀器測量的快速和準確
? 三線制4-20mA信號和RS485數字信號輸出，可實時與計算機進行通訊
? 即插即用國際標準智能化傳感器，現場維護非常方便
? 大屏幕LCD顯示，功能箭頭指示讓操作一目了然
? 配備紅外遙控，不開蓋實現參數調整
? 全量程范圍的溫度數字補償
? 遙控或者按鍵實現檢測儀在現場自由組態，如查看、設定、校準
? 本安電路及防爆外殼設計，現場維護安全、方便、快捷
3． 技術參數
殼體材料：鋁合金隔爆外殼
外型尺寸：125X106X153
隔爆等級：Ex d IIC T6
防護等級：IP66
整機重量：1.8Kg
精 度：±3%F.S.
LCD顯示內容：測量氣體名稱、實時數值、 50段柱狀圖顯示實時氣體濃度、氣體滿量程、氣體內部參數
LCD顯示模式：ppm、ppb、mg/m3、ug/m3、%VOL、%LEL
工作環境溫度：-20~50℃
工作環境濕度：10 ~ 95% RH 非凝露
模擬信號輸出：三線制4-20mA 線性輸出
數字信號輸出：標準RS485信號輸出，配合Moden及通訊軟件可與計算機進行通訊
工作電壓：24VDC（12~30VDC）
基本工作電流：11mA@24V（毒氣和氧氣），33mA@24V（催化燃燒、紅外傳感器）
